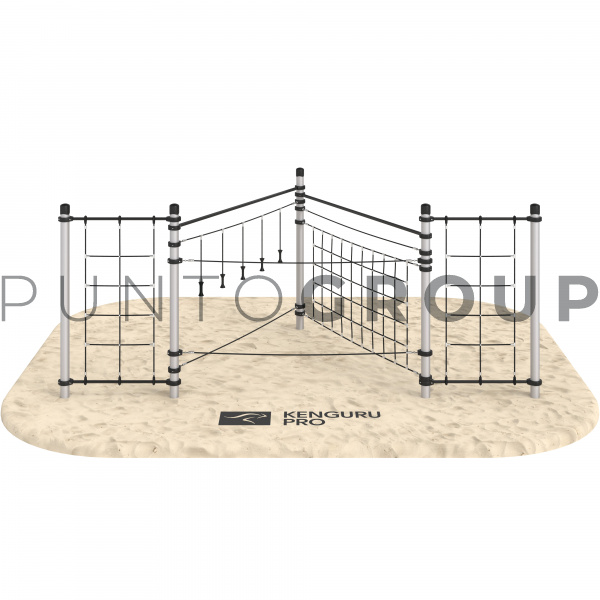

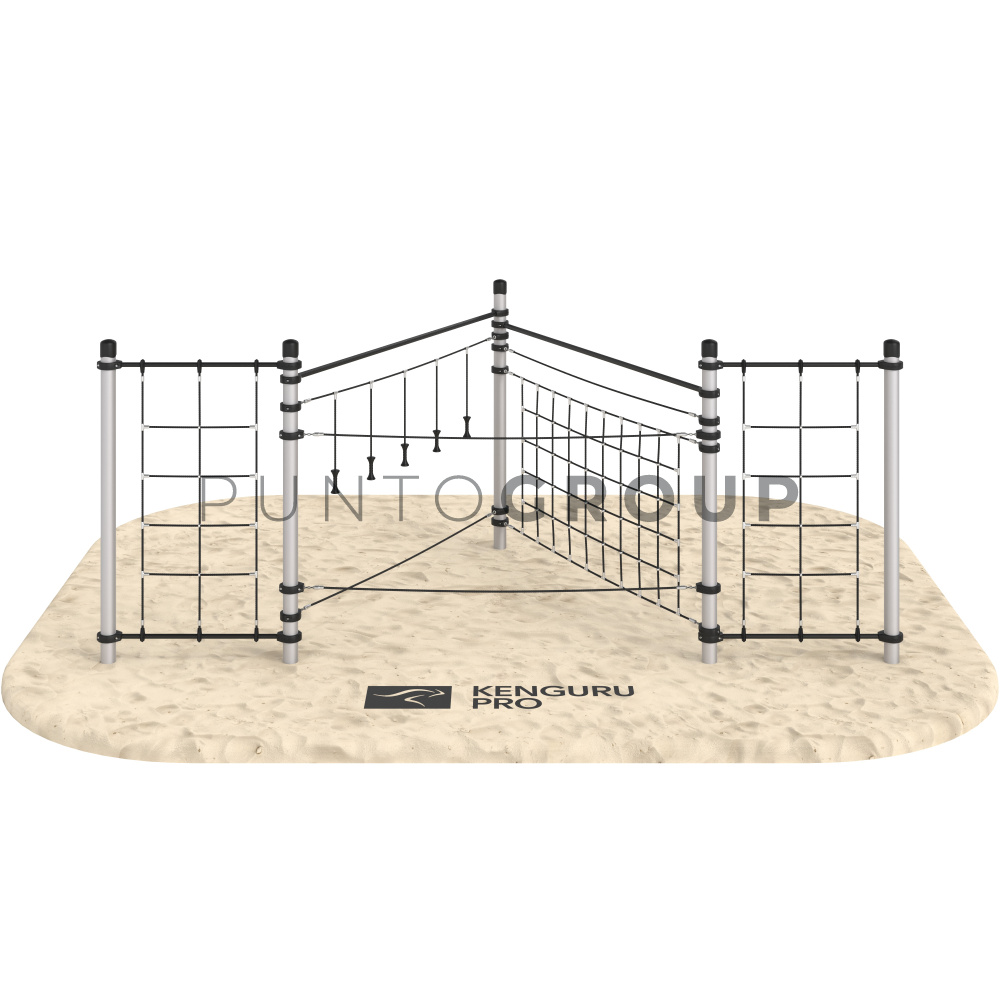

Рио Чико KIDS-PL-015/AL

«Рио Чико».
Функциональные элементы комплекса:
Трос с ручками L-3000 мм — 1 шт.; трос одинарный L-3000 мм — 4 шт.; сетка 5×9 (1300×3000 мм) — 1 шт.; сетка 2×5 (1200×2050 мм) — 2 шт.; перекладина L-1200 мм, D-34 мм — 4 шт.; жердь прямая L-2900 мм, Ø42 мм — 2 шт.
Канатные элементы (сетки, тросы): 16-прядный полипропиленовый армированный канат (ГОСТ 30055-93) — износо- и УФ-стойкие пряди на стальных армирующих сердечниках; концевые крепления и фитинги — из коррозионностойких материалов. Соединительные элементы — из литого алюминия и нержавеющей стали (ГОСТ 5632-2014); ручки, кольца и коуши — из высокопрочного пластика.
Опоры — алюминиевые опорные стойки Ø108 мм (толщина стенки 3 мм) из сплава 6063 (ГОСТ 4784-2019), изготовленные методом горячего прессования (экструзии) по ГОСТ 18482-2018, H-3000 мм — 5 шт. (одна с идентификационной табличкой); стойки выполнены с продольными наружными рифтами и внутренними рёбрами жёсткости, повышающими несущую способность при минимальной массе, и защитно-декоративным анодированным покрытием толщиной 20 мкм, стойким к атмосферным воздействиям. Верхний торец каждой опоры закрыт литой заглушкой из ударопрочного УФ-стойкого ABS-пластика; посадка заглушки — плотная, за счёт внутренних рёбер-выступов, компенсирующих допуски и овальность трубы. Нижняя часть стоек заглубляется в бетонное основание из бетона М250 (ГОСТ 26633-2015; устраивается при монтаже).
Крепление: элементы комплекса фиксируются к опорным стойкам литыми разъёмными хомутами (26 шт.) — зажимами из двух алюминиевых полуколец, стягиваемых оцинкованными зажимными винтами (ГОСТ ISO 4042-2015); соединение разъёмное. Каждое полукольцо по внутреннему диаметру снабжено пластиковой вставкой, усиленной рёбрами жёсткости; полимерные вставки снижают трение и исключают повреждение защитно-декоративных покрытий стойки и сопрягаемых элементов при монтаже и эксплуатации. Хомуты окрашены полимерно-порошковой краской, цвет — RAL 9005 (муар).
Покрытие перекладин (4 шт.) и жердей (2 шт.): все стальные детали проходят полный трёхстадийный цикл антикоррозионной подготовки и защиты:
1) Дробеструйная обработка — очистка всей поверхности стальной дробью с удалением окалины, ржавчины и загрязнений до степени Sa 2½ по ISO 8501-1 (степень 2 по ГОСТ 9.402-2004) и формированием шероховатого «анкерного» профиля Rz 30–50 мкм; только дробеструйная очистка обеспечивает требуемую адгезию покрытий — нанесение покрытий по неочищенной поверхности не допускается.
2) Грунтование — нанесение антикоррозионной эпоксидной цинконаполненной грунтовки (ГОСТ 34667.5-2021; содержание цинка не менее 89%) толщиной слоя 40–80 мкм, обеспечивающей стойкость металла к коррозии; грунт является обязательным подслоем перед порошковым окрашиванием.
3) Порошковое окрашивание — нанесение финишного полимерно-порошкового покрытия (ГОСТ 9.410-88) толщиной 80–100 мкм с последующей полимеризацией; цвет — RAL 9005 (муар).
